Avant de ce lancer dans la manipulation des E/S GPIO du Raspberry, il est préférable de concevoir une petite carte électronique qui permettra d'éviter que votre joli raspberry rende l'âme dans une mauvaise manipulation.

C'est pourquoi il est important de protéger les GPIO.

Pour information, vous disposez d'un total de 17 GPIO sur le Raspberry PI.


La carte de protection des GPIO terminée : connecteur IDC au centre, résistances, diodes Zener et borniers étiquetés


Les GPIO


Brochage du connecteur GPIO P1 du Raspberry Pi (26 broches) : alimentations 3,3 V et 5 V, masses et GPIO numérotés

Source : Wiki Raspberry PI


Principe de protection des GPIOs

Afin d'éviter que les entrées du Raspberry Pi ne soient soumises à une tension supérieure à celle recommandée : max 3,3V
Nous allons réaliser ce petit montage sur chaque GPIO du Raspberry Pi

Schéma de protection d'un GPIO : une résistance de 330 Ω en série vers « GPIO BIS » et une diode Zener 3,3 V vers la masse


Matériels nécessaires

Voici la liste du matériels nécessaires :



Sertir la nappe sur les connecteurs IDC


Le but de cette manipulation est de disposer d'une nappe qui ce connectera facilement sur les GPIO du Raspberry PI.
Cette nappe servira de liaison entre les GPIO et la carte de protection.

Dans un premier temps : coupez la longueur qui vous convient.
20 cm me parait une longueur raisonnable.


Une nappe multicolore et trois connecteurs IDC à sertir

Puis vous devez sertir les connecteurs IDC sur votre nappe.
Insérer le sur la nappe puis serré correctement, pour cela je vous conseil un étau ou encore une pince.

Un connecteur IDC serti sur la nappe, en gros plan

Et résultat final (avec un joli faux-raccord ^^)

La nappe terminée, avec ses connecteurs IDC


Conception de la carte

Principe de montage :

Principe de montage sur la plaque d'essai : points de soudure en vert, bandes cuivrées sectionnées en rouge

Et voici la carte une fois soudé correctement.

La carte de protection une fois les composants soudés


Bien sur, en fonction du type de carte d'essai que vous allez acheter vous allez devoir l'adapter pour qu'elle corresponde à vos attentes.
Ainsi pour certains cartes (bandes cuivrées), armé d'un cutter, vous allez couper certaines pistes.


Le dessous de la plaque d'essai : les soudures des composants, en trois zones encadrées en rouge


Et pour le Raspberry 2 ?


Merci à Bento pour la contribution.

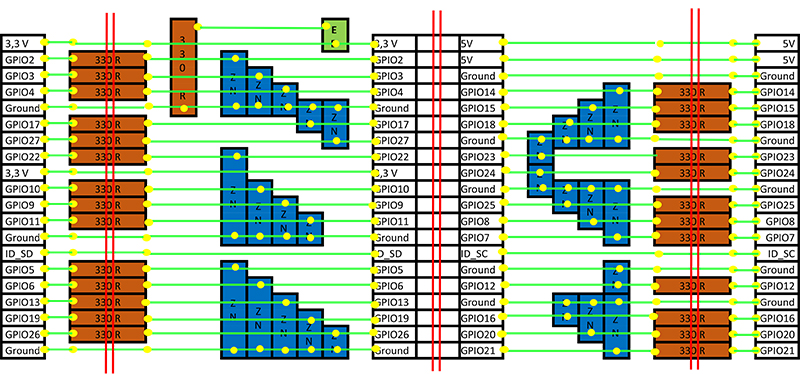

Plan de la carte de protection pour le Raspberry Pi 2 : une résistance de 330 Ω et une diode Zener par GPIO, sur 40 broches
